Descargadores de Sobretensión Schneider Electric: Guía de Protección.
¿Sabías que un solo pico de tensión puede quemar todos los electrodomésticos de tu hogar o detener la línea de producción de tu fábrica?
Las sobretensiones transitorias (provocadas por rayos o maniobras en la red eléctrica) son una de las causas más frecuentes de fallas en equipos electrónicos. Para combatir este enemigo invisible, presentamos la gama completa de Descargadores de Sobretensión (DPS) de Schneider Electric, diseñados para garantizar la seguridad tanto en viviendas como en grandes industrias.
En este artículo te explicamos qué modelo elegir según tu necesidad: desde la económica línea Easy9 hasta la avanzada tecnología iQuick PRD.
¿Por qué instalar protección contra sobretensiones?
Un descargador o limitador de sobretensión desvía la energía destructiva de un pico de voltaje hacia la tierra, evitando que llegue a tus equipos. Schneider Electric ofrece una ventaja única: la coordinación garantizada. Esto significa que sus descargadores están probados para actuar en perfecta sincronía con los interruptores termomagnéticos, asegurando que la protección no falle cuando más se necesita.
Beneficios Generales de la gama Schneider:
Compatibilidad Total: Aptos para todos los regímenes de neutro (TT, TNS, TNC, IT).
Normativa: Cumplimiento estricto de la norma IEC/EN 61643-11.
Versatilidad: Protección para redes de baja tensión, telecomunicaciones e informáticas.

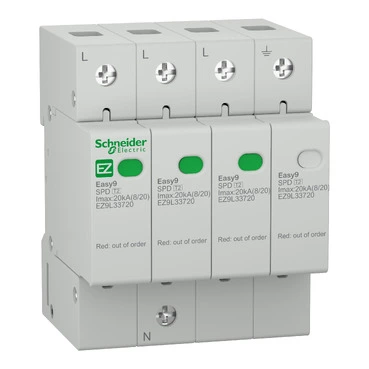

1. Uso Residencial y Pequeños Comercios: Línea Easy9
Si buscás una protección efectiva y económica para el tablero de tu casa, la línea Easy9 es el estándar de oro. Está diseñada para proteger electrodomésticos (TV, heladeras, lavarropas) y computadoras contra los daños de rayos lejanos o inestabilidad de la red.
Características Clave del Easy9:
Tipo de Protección: Clase II (onda 8/20 µs), ideal para tableros seccionales.
Capacidad de Descarga: Imax 20 kA (suficiente para la mayoría de entornos urbanos).
Nivel de Protección (Up): 1.3 kV (protege incluso electrónica sensible).
Formatos: Disponibles en versiones Monofásicas (1P+N) y Trifásicas (3P+N).
El dato experto: Easy9 es la opción ideal para cumplir con las normativas de seguridad en nuevas construcciones residenciales sin elevar el costo del proyecto.

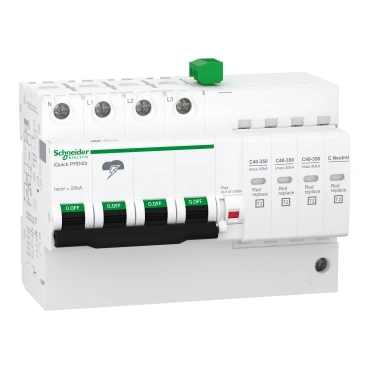

2. Uso Industrial y Terciario: Sistema Acti 9 y iQuick PRD
Para edificios de oficinas, industrias y hospitales, donde la continuidad del servicio es crítica, Schneider ofrece la gama Acti 9. Dentro de esta familia, destacamos el revolucionario iQuick PRD.
¿Qué hace único al iQuick PRD?
En los descargadores tradicionales, el instalador debe calcular y colocar un interruptor automático adicional para proteger al propio descargador. El iQuick PRD ya trae este interruptor de desconexión integrado.
Esto ofrece tres ventajas masivas:
Instalación a prueba de errores: No hay riesgo de elegir mal la protección del descargador.
Ahorro de espacio: Todo viene en un bloque compacto.
Cableado mínimo: Cumple automáticamente con la regla de los "50 cm" de cableado máximo para asegurar eficacia.
Descargar Guía de Selección Descargadores Acti9
Especificaciones Técnicas (Gama Industrial):
| Característica | Detalle Técnico |
| Capacidad de Descarga (Imax) | 8 kA, 20 kA, 40 kA y hasta 65 kA para zonas de alto riesgo. |
| Tensión de Operación (Uc) | 275 V / 440 V. |
| Mantenimiento | Cartuchos extraíbles. Si el descargador actúa, solo cambias el cartucho, no todo el equipo. |
| Monitoreo | Indicador visual (bandera roja/verde) y señalización remota para avisar al centro de control. |
| Coordinación | Selectividad total con interruptores Curva C de 20 a 50A. |
¿Cómo elegir el equipo adecuado?
La elección depende de la ubicación geográfica (nivel isoceráunico o frecuencia de rayos) y del tipo de instalación.
Zona Urbana (Bajo riesgo): Easy9 o Acti9 iPRD 20kA.
Zona Abierta / Industrial (Riesgo medio-alto): Acti9 iPRD 40kA o iQuick PRD 40r.
Entrada de línea con pararrayos en el edificio: Requiere descargadores Tipo 1 (Consúltanos por esta gama específica).
